En esta seccion explicamos, mediante la superposicion de imagenes, como interpretar algunas graficas tipicas de Georadar.
Cada una de las imagenes corresponde a un Radargrama (GPR data) tal y como fueron obtenidos, sin ninguna edicion, en diversas prospecciones de campo, y fueron seleccionados entre cientos porque, a nuestro juicio, son representativos de la mayoria de los casos que se pueden presentar en una prospeccion.
A pocos segundos aparecera superpuesta la interpretacion de cada grafica de Georadar, ofreciendonos una imagen muy cercana a la realidad, y mostrandonos el significado de lo que a a primera vista y a ojos no entrenados es dificil de apreciar. El aspecto de las imagenes ya editadas es muy parecido al que presentan en la realidad y lo que parece una interpretacion artistica fue corroborada fisicamente en la mayoria de los casos.
Todos los ejemplos aqui mostrados fueron recabados en estudios realizados por nosotros mismos, seleccionados entre cientos, y analizados empleando criterios adquiridos a lo largo de muchas horas de uso de Georadar, entrenamiento en Canada, y en nuestro propio campo de pruebas. Esperamos que estos ejemplos sean de utilidad y que le den una idea mas clara de los resultados que se pueden obtener con estos equipos en la busqueda de tesoros e instalaciones.

Interpretación de los datos del Georadar, Radargramas

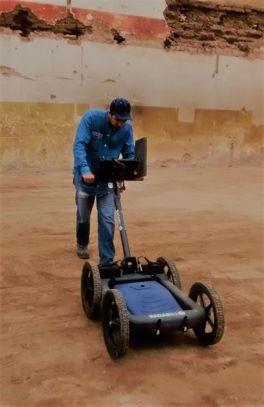

Equipo de Georadar en plena busqueda de tesoros
Back
Next
1
Back
Next
Back
Next
3
Back
Next
4
Back
Next
5
Back
Next
6
Back
Next
7
Back
Next
8
Back
Next
9
Back
Next
10
Back
Next
11
Back
Next
12
Back
Next
13
Back
Next
14
Back
Next
15
Back
Next
16
Back
Next
17
Back
Next
18
Back
Next
19
Back
Next
20
logotipo de investigaciones subterraneas
georadar en plena busqueda de tuberias y drenajes
2
radargrama de tuberias obtenido con georadar quantum
Otros videos:
http://www.youtube.com/watch?v=fbJmRiihEEk
http://www.youtube.com/watch?v=m0nIct6h8OE
http://www.youtube.com/watch?v=Yo2t_-7UuUo
http://www.youtube.com/watch?v=OyIACoVkd1s
radargrama de tres tuberias obtenido con georadar quantum
escala de profundidades tipicas de el georadar
Radargrama de dos tuberias paralelas (lineas de agua potable del SIAPA en Guadalajara) en 250 MHz
Radargrama de tres tuberias, obtenido frente de nuestra oficina, en dos diferentes frecuencias; 1000 MHz (parte superior) y 500 MHz (parte inferior)
Los dos Radargramas anteriores fueron obtenidos por nuestra empresa con Georadar Quantum triple frecuencia; arriba escala de profundidades. (imagen proveniente de www.usradar.com)
logotipo de investigaciones subterraneas con georadar
|Actividades documentadas||Renta de detectores||Equipos||Tips||Album|
|Home||Interpretacion del Georadar||Tecnologias||El Georadar en el mundo||Localizacion de instalaciones|

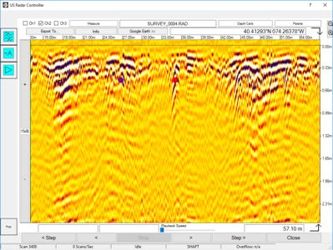

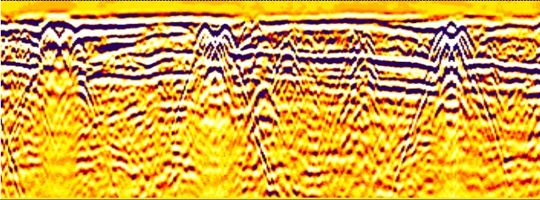

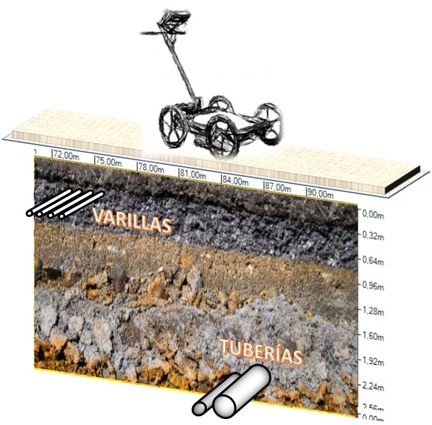

Los Radargramas se muestran como cortes en la tierra, a medida que el Georadar se desplaza sobre la superficie se van generando estos, donde la parte superior corresponde a la superficie y las lineas horizontales hacia abajo, segun la escala, representan la profundidad en metros.

Imágenes de Georadar de Tesoros, Instalaciones, Sotanos Y Tuneles

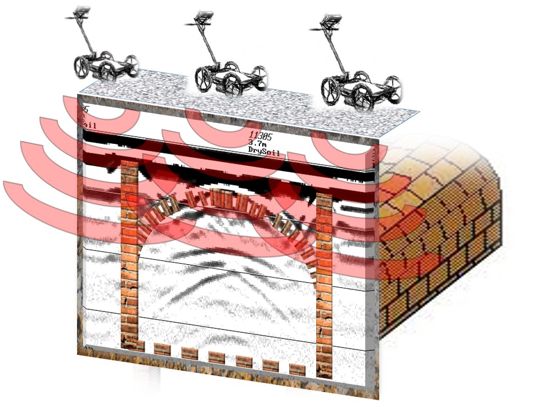

1.- Corte en sotano; se aprecia la estructura en forma de arco y los muros que son los cimientos de la habitacion de arriba.

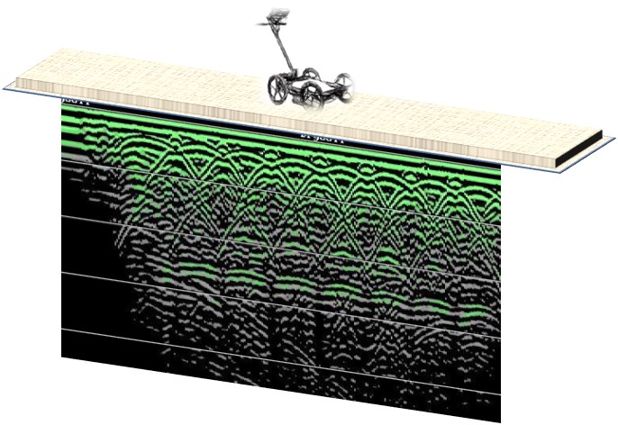

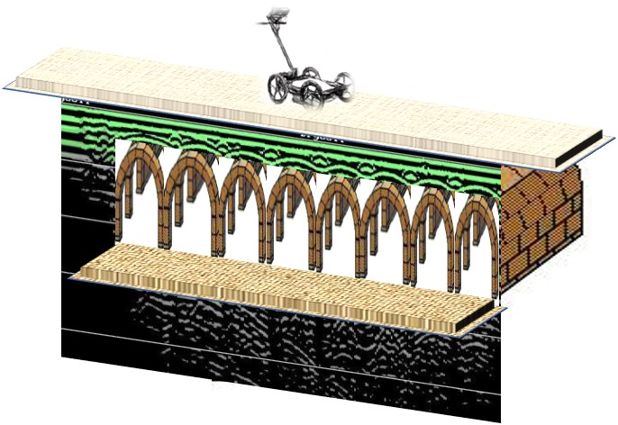

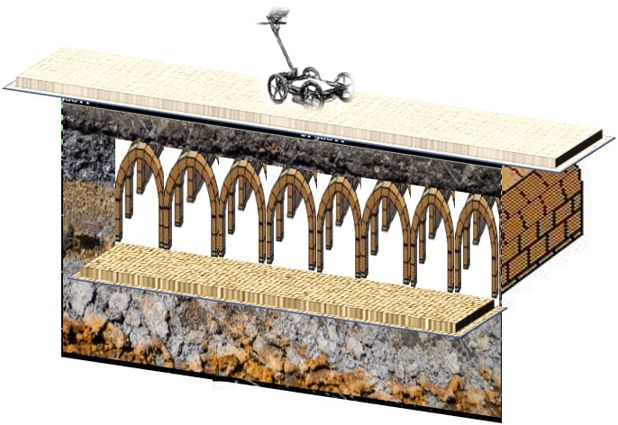

2.- Corte en sotano; se aprecian 7 vigas y boveda entre cada una de ellas, tambien el fondo del sotano.
3 y 4.- Corte longitudinal y transversal de una cripta, la linea inclinada resulto ser una escalera.

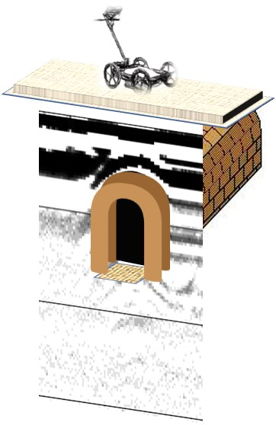

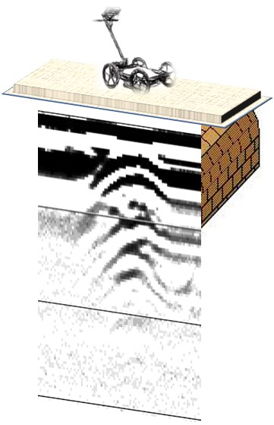

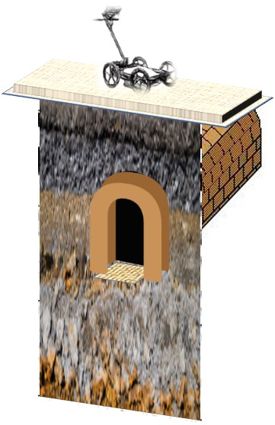

5.- Corte en tunel; se aprecia el techo de la boveda, el rebote de aire en el hueco y el fondo del tunel.
6.- Corte en sotano; notece el cambio de aire (izquierda) a tierra firme (derecha), el fondo tambien es visible.
7.- Corte en tunel; saliendo de un Cereso, al carecer de una estructura solida se aprecia como un disturbio bajo tierra.
8.- Corte en obra hidraulica; se dibuja claramente todos sus costados y el aire dentro.
9.- Radargramas de Georadar, ubicando un tesoro; tres cortes donde:
A- el radar pasa a 1 m. del objeto.
B- el radar pasa a  50 cm. del objeto.
C- el radar pasa encima del objeto.
Al ir acercandose el volumen se aprecia mejor, notece los multiples rebotes en la superficie que corresponden a una capa de relleno posterior al entierro.

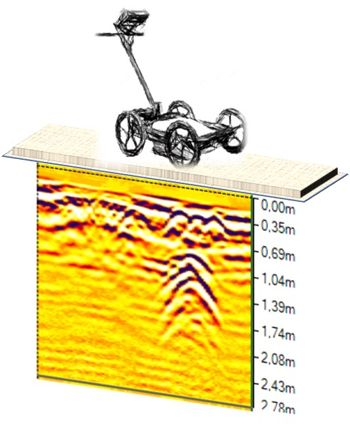

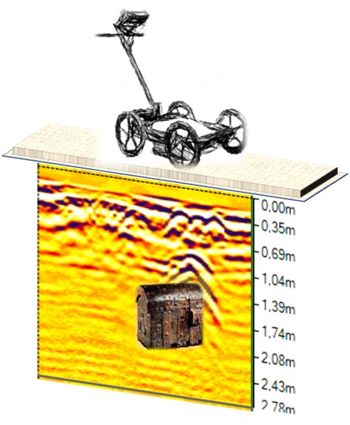

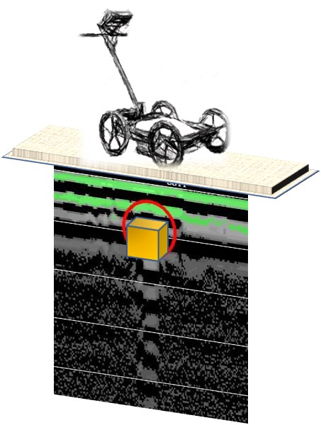

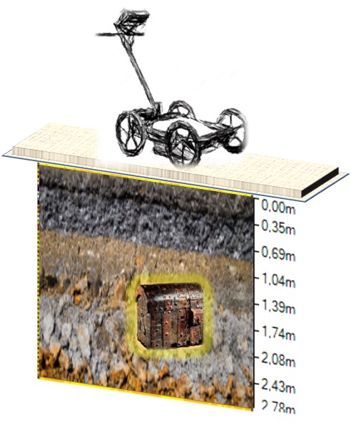

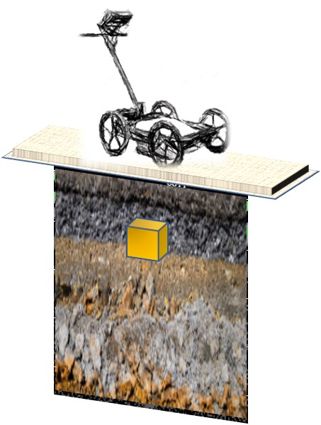

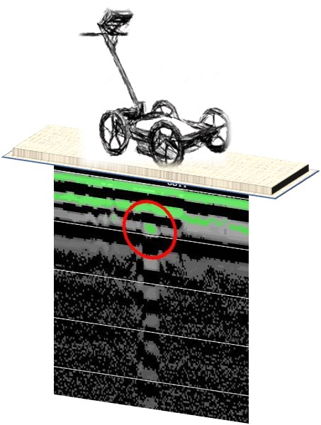

10.- Corte sobre un tesoro; el objeto se ubica a 90 cm. de la superficie y presenta un eco cuadrado debajo de el correspondiente a su forma.

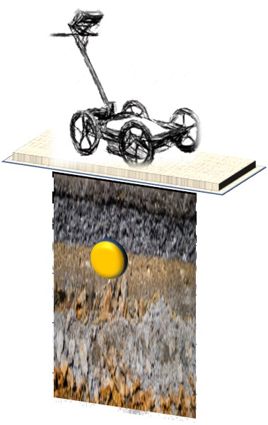

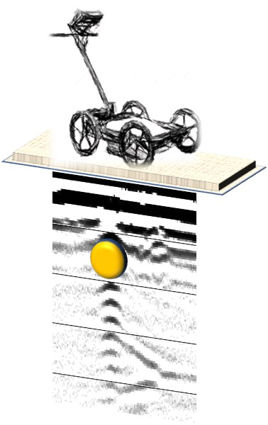

11.- Corte sobre un tesoro; el objeto se aprecia en la linea de los 50 cm. es redondo y presenta un eco redondo y solido, a un costado, a la derecha, se encontro un revolver, notece la marca mas pequeña correspondiente a este.

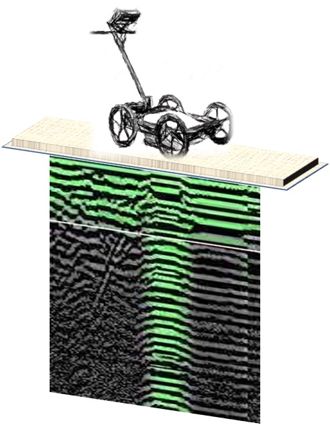

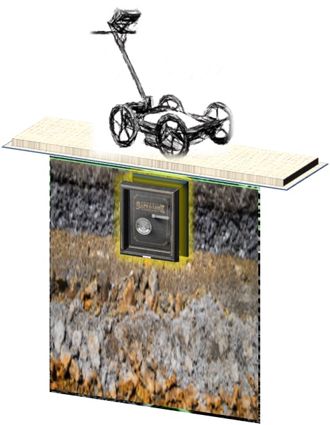

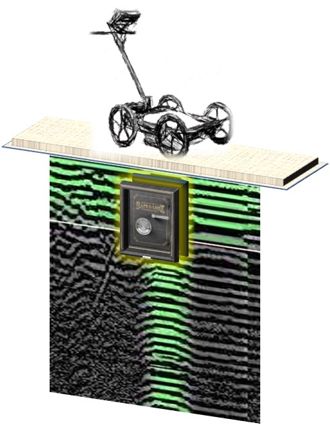

12.- Corte sobre caja fuerte; practicamente en la superficie, el rebote por su cercania y su gran masa metalica es muy fuerte en esta imagen de Georadar.

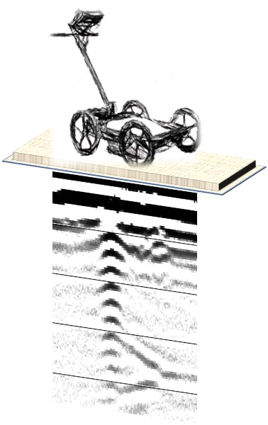

13.- Corte sobre objeto pequeño;   no se nos informo que era, por la imagen es de unos 15 cm, redondo y solido
14.- Corte sobre multiples objetos; se observan varios rebotes (ecos) ocasionados por muchos objetos metalicos pequeños dentro de un disturbio, la posterior excavacion revelo que eran joyas y reliquias enterradas sin un contenedor.
15.- Dos cortes sobre una tumba; encontrada en un seminario en Coah., el cambio en la densidad revela la tapa muy cercana a la superficie, se aprecia un rebote irregular dentro de la tumba que delimita el fondo, el conjunto provoca un eco que se alarga.

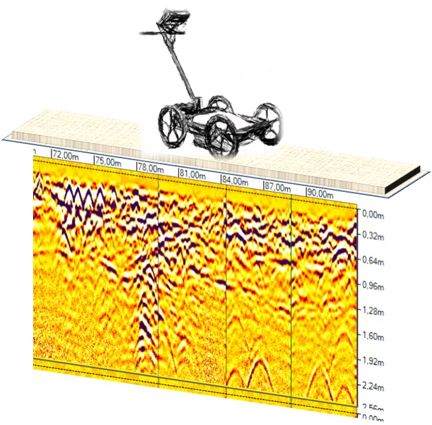

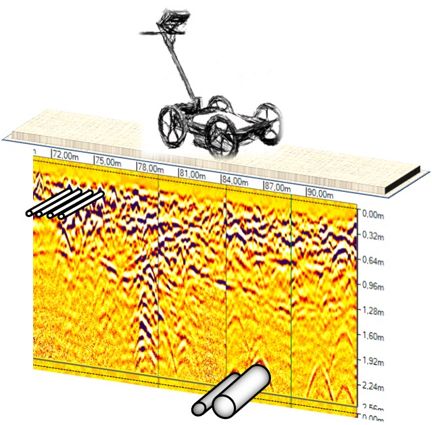

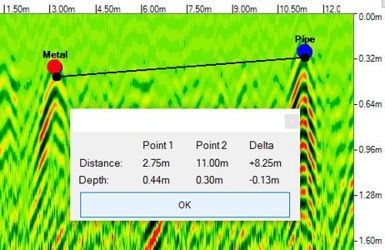

16.- Clasica imagen de Georadar, corte sobre dos tuberias; ubicadas a 80 cm de profundidad, es caracteristica la hiperbola que se forma a partir de la parte superior de cada tuberia, esta imagen se produce al cortar las tuberias perpendicularmente.

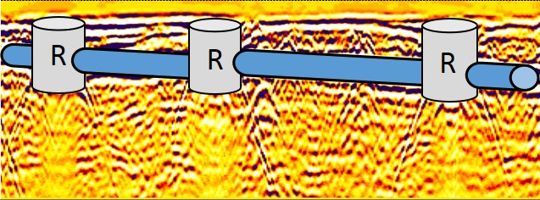

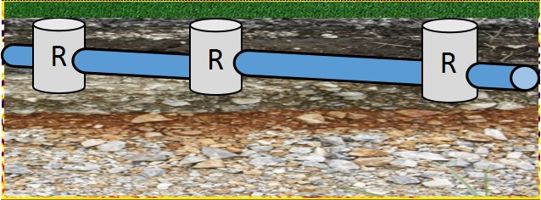

17.- Corte sobre un registro; esta obra de albañileria nos arroja una imagen muy parecida a la grafica de las tumbas, se origina en la superficie, pero el hueco y la forma es mas regular, es una marca que nos encontramos con mucha frecuencia sobre todo en construcciones modernas

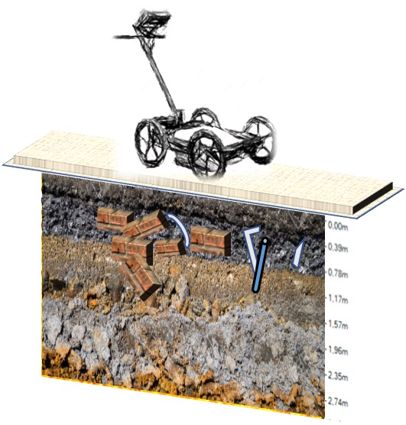

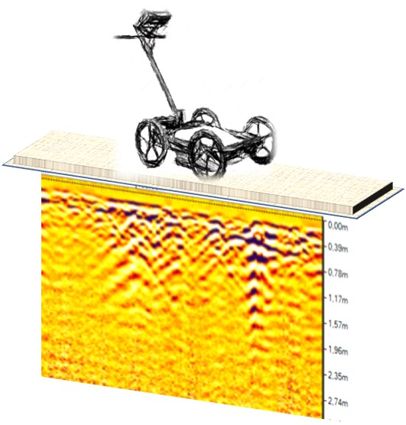

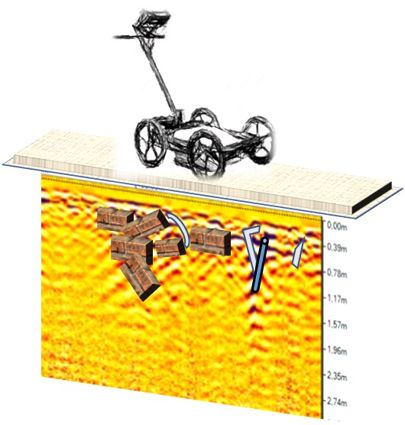

18, 19 y 20.- Pasando sobre basura metalica; es muy comun encontrarse este tipo de marcas, por lo general son pequeñas y producen un eco fuerte, alargado e irregular, cualquier marca de este tipo se origina en la superficie y por lo general corresponden a pequeños objetos metalicos como latas, laminas, cables y tapas.
